이온이 봄속도로 가속되는 구간을 전쉬스라고 한다. 전쉬스에서는 전위차가 $kT_e/2e$이므로 볼츠만 관계에 따라서 전자의 밀도는 플라즈마에 비해서 $e^{-1/2}\approx0.61$배 감소하게 된다. 따라서 쉬스 경계에서는 전자와 이온의 밀도가 $0.61n_0$가 된다. 이온 선속은 봄속도를 이용해 $0.61n_0 u_B$로 표현할 수 있고, 전자 선속은 포텐셜 우물을 넘어가는 고속 전자들을 고려해야 한다.

전자 속도 분포 함수는 다음과 같다.
$$ f(v_x) = n_0 (\frac{me}{2\pi kT_e})^{1/2} \text{exp} (- \frac{m_e v_x^2}{2kT_e}) $$

벽에 도달 가능한 전자의 조건은 벽 방향으로 플로팅 전위와 플라즈마 전위를 모두 뛰어넘을 수 있는 속도를 가진 전자이다.
$$\frac{1}{2}m_e v_x^2 \geq e(V_p-V_f) \Rightarrow v_x \geq v_{min} = \sqrt{\frac{2e(V_p - V_f)}{m_e}} $$

이를 전자 선속식에 넣으면 고속 전자들의 선속을 얻을 수 있다.
$$\Gamma_e = \int_{v_{min}}^\infty v_xf(v_x)dv_x $$
$$ = n_0 (\frac{m_e}{2\pi kT_e})^{1/2} \int_{v_{min}}^\infty v_x \text{exp} (- \frac{m_e v_x^2}{2kT_e}) dv_x $$

변수를 다음과 같이 치환한다.
$$ \xi = \frac{m_e v_x^2}{2kT_e} \Rightarrow d\xi = \frac{m_e v_x^2}{kT_e}v_x \Rightarrow dv_x = \frac{kT_e}{m_e v_x} d\xi $$
$$v_xdv_x = \frac{kT_e}{m_e} d\xi$$
위 결과를 이용해 적분을 정리하면
$$\Gamma_e = n_0 (\frac{m_e}{2\pi kT_e})^{1/2}\int_{\xi_{min}}^\infty \frac{kT_e}{m_e} \text{exp} (-\xi) d\xi$$

여기서 $\xi_{min} = \frac{m_e v_{min}^2}{2kT_e}=\frac{e(V_p-V_f)}{kT_e}$ 이므로, 전자선속식은 다음과 같이 정리할 수 있다.
$$\Gamma_e  = n_0 (\frac{m_e}{2\pi kT_e})^{1/2} \text{exp}(- \frac{e(V_p-V_f)}{kT_e}) = \frac{1}{4}n_0 \bar{v_e} \text{exp}(-\frac{e(V_p-V_f)}{kT_e}) $$

이온 선속과 전자선속이 같다고 놓고 정리하면 다음과 같은 결론을 얻는다.
$$ V_p-V_f = \frac{kT_e}{2e} \left( \text{ln} \left( \frac{ m_i}{2\pi m_e} \right)+1 \right) = \frac{T_e \left[ V \right]}{2} \left[ \text{ln} \left( \frac{ m_i}{2\pi m_e} \right)+1 \right] $$

수소의 경우 로그값이 약 5.4, 아르곤의 경우 약 9.4로 알려져있다. 아르곤의 경우 여기에 1을 더하고 2로 나누면 플로팅 전위를 $5.2T_e$로 구할 수 있다. 즉, 전자 온도가 3 eV라면, 플라즈마 기준 플로팅 전위는 15.6 V가 되는 것이다.

전쉬스의 두께는 대략 평균자유거리(MFP)의 거리와 비슷하다. 보통 전자 온도로 표현되는 봄 속도는 이온의 열속도보다 훨씬 높기 때문에 이온, 중성종들과 같이 질량이 비슷한 종들과 충돌하면 에너지를 크게 빼앗기게 된다. 따라서 충분히 가속되기 위해서는 평균자유거리 정도의 두께에 형성된 전기장에 의해 가속되어 봄 속도를 얻는것이다.

플라즈마에서는 전자가 이온보다 이동성이 훨씬 크다. 왜냐하면 전자가 이온에 비해서 매우 가볍기 때문이다. 이에 따라서 벽에 전자가 먼저 흡수가 되고, 부족해진 전자로 인해 높아진 전위의 영향을 받아서 이온이 벽으로 흡수된다. 높아진 전위는 이온을 가속시켜 결과적으로 이온 전류와 전자 전류가 균형을 이루게 된다. 이온에 비해서 전자의 속도가 매우 빠르기 때문에 선속 일치를 위해서 이온의 밀도가 전자의 밀도보다 벽 부근에서 더 커지게 된다. 그리고 이러한 이온과 전자의 밀도 차이는 전기장을 만들게 된다.



$$ \nabla ^2 V = -\frac{e}{\epsilon_0}(n_i-n_e) $$



쉬스에서는 어디에서나 이온이 전자보다 더 많기 때문에 $ \nabla^2 V $는 0보다 작아서, 플라즈마의 전위분포는 플라즈마 내부를 중심으로 위로 볼록하고 매끄러운 분포를 가진다. 그리고 이 전위 분포는 전기장이 항상 벽으로 향하도록 만든다. 따라서 벽 부근으로 갈수록 벽방향 전기장의 영향으로 이온은 가속되지만 이온 플럭스 $\Gamma _i = n_i v_i$은 일정하므로 이온의 밀도는 낮아지게 된다.



플라즈마 전위는 플라즈마 내부가 가장 높기 때문에 전자의 경우 포텐셜 우물 안에 갇히게 된다. 그러나 맥스웰-볼츠만 분포에서 꼬리에 해당하는 고에너지 전자는 포텐셜 우물을 뚫고 나갈 수 있다. 이렇게 나가는 고에너지 전자가 만들어내는 전류와 이온 전류가 균형을 이루고, 나머지 전자는 포텐셜 우물에 갇히게 되며 플라즈마가 유지되는 것이다.



이온은 쉬스에 진입하는 최소 속도를 가지게 된다. 이온의 속도가 너무 느리면 $n_i - n_e$가 커지므로 푸아송 방정식에 따라 $ \nabla^2 V $는 커진다. 그러나 운동방정식에 의해 전기장은 작을 수 밖에 없는 모순에 처하게 된다. 이러한 모순을 플라즈마 내부에서 self-organized 하며 생겨나는 현상이 봄 속도(Bohm velocity)이다. 플라즈마 내부의 Self-organizing은 전자의 확산으로 인한 전하 불균형을 막기위해 전기장이 형성되고, 이 전기장에 의해 이온이 가속되어 쉬스에서 이온이 봄 속도에 이르게 만들어 안정화시킨다.



봄 속도를 구하는 과정은 위의 과정을 수식화하면 구할 수 있다. 푸아송 방정식의 우변의 $n_i-n_e$는 전기장이 항상 벽을 향할 수 있도록 언제나 0보다 커야한다. $n_e$는 볼츠만 관계로 정해지고, $n_i$는 선속보존식과 에너지 보존식에 의해 표현할 수 있다.

$$\Gamma_i=n_i u_i=n_s u_s $$

$$\frac{1}{2} M_i u_i^2 + eV = \frac{1}{2} M_i u_s ^2  \rightarrow n_i = n_s \sqrt{(1-\frac{2eV}{M_i u_s^2})} $$

쉬스 근처라면 전위로부터 얻은 에너지가 0에 가까울 것이기 때문에 쉬스에서의 운동에너지와 포텐셜에너지 비율 $\frac{eV}{\frac{1}{2} M_i u_s^2} $은 1보다 작을 것이다. 이에 따라 테일러 근사를 적용하면 다음과 같다.

$$ n_i = n_s (1+ \frac{eV}{M_i u_s^2}+ ...) $$



한편 볼츠만 관계에 따라서 $n_e = n_s e^{\frac{eV}{kT_e}} \approx n_s(1+ \frac{eV}{kT_e}+...) $이므로, $n_i$가 $n_e$보다 항상 크려면 $ \frac{eV}{M_i u_s^2} > \frac{eV}{kT_e} $가 되어야 하고, 따라서 다음 관계식을 만족해야 한다.

$$u_s > \sqrt{ \frac{kT_e}{M_i}} $$



이 속도가 봄 속도이다. 이온이 봄 속도 이상으로 들어와야 쉬스 초반부터 푸아송 방정식이 항상 0보다 작은 조건이 만족 되는 것이다. 봄 속도는 외부에서 강제적으로 주어지는 것이 아니라 플라즈마 내부에서 자발적으로 형성된 전위 구조가 만들어내는 자연스러운 결과이다. 플라즈마 내부에서는 흘러나가는 전자에 의해 생긴 전위에 따라서 이온이 자연스럽게 가속되며 벽을 향하게 되는데 이때의 속도가 봄 속도가 되는 것이다.



봄 속도를 자세히 보면 쉬스에 입사하는 이온의 운동에너지가 $\frac{1}{2} M_i u_s^2 = \frac{1}{2} kT_e $로 표현된다는 것을 알 수 있다. 일반적으로 전자온도는 이온온도보다 훨씬 높기 때문에 이온이 어디선가 전자온도만큼의 에너지를 얻었다고 볼 수 있다. 따라서 쉬스 앞에 전위차 $ V_pre = \frac{kT_e}{2e}$ 가 존재하는 공간이 있는것을 예상할 수 있는데, 이 공간을 전쉬스(presheath)라고 한다.



다음 시간에는 전쉬스와 플로팅 전위에 대해 자세히 알아보겠다.

플라즈마 물리나 진공 방전 시스템을 다루다 보면 전자 에너지 분포 함수(EEDF, Electron Energy Distribution Function)를 고려해야 하는 경우가 많다. 이때 가장 대표적인 두 가지 분포가 바로 **맥스웰 분포(Maxwellian distribution)**와 **드뤼베스틴 분포(Druyvesteyn distribution)**이다. 본 글에서는 이 두 분포의 정의, 유도 방식, 그리고 차이점에 대해 간결하게 정리한다.


1. 맥스웰 분포 (Maxwellian Distribution)

맥스웰 분포는 열적 평형 상태에서의 입자 속도 또는 에너지 분포를 설명하는 고전적 통계 분포이다.

  • 전제 조건: 입자 간 충돌이 매우 빈번하여 열평형 상태에 도달한 시스템
  • 확률 밀도 함수(속도 기준):

$$f(v) = 4\pi \left( \frac{m}{2\pi kT} \right)^{3/2} v^2 \exp\left( -\frac{mv^2}{2kT} \right)$$

  • 에너지 기준의 EEDF:

$$f(\varepsilon) \propto \sqrt{\varepsilon} \exp\left( -\frac{\varepsilon}{kT} \right)$$

  • 특징:
    • 낮은 에너지에서 확률이 높고, 고에너지로 갈수록 지수적으로 감소
    • 플라즈마가 충돌 우세(collisional) 상태일 때 유효

2. 드뤼베스틴 분포 (Druyvesteyn Distribution)

드뤼베스틴 분포는 비열평형(non-equilibrium) 플라즈마에서 자주 나타나는 분포로, 특정 전자기장 하에서의 steady-state Boltzmann equation 해석을 통해 유도된다.

  • 전제 조건: 약한 충돌 조건, 주로 저압 플라즈마 또는 글로우 방전 시스템
  • 에너지 기준의 EEDF:

$$f(\varepsilon) \propto \varepsilon \exp\left( -\frac{\varepsilon^2}{A^2} \right)$$

  • 특징:
    • 고에너지 영역에서 맥스웰 분포보다 더 빠르게 감소
    • 전기장에 의해 가속된 전자들이 많은 경우 나타남
    • 평균 에너지는 비슷하나, 고에너지 전자의 존재 확률은 낮음

3. 맥스웰 분포 vs 드뤼베스틴 분포



항목 맥스웰 분포 드뤼베스틴 분포
적용 환경 열평형 상태, 충돌 우세 비열평형, 약한 충돌
고에너지 tail 느리게 감소 빠르게 감소
EEDF 형상 지수 함수 준-가우시안
발생 예시 고압 플라즈마, 열 플라즈마 저압 글로우 방전, 전자충격 가열 플라즈마

4. 정리

  • 맥스웰 분포는 열평형을 가정하며, 가장 널리 알려진 분포이다.
  • 드뤼베스틴 분포는 약한 충돌 상태의 비열평형 플라즈마에서 더 잘 설명된다.
  • 플라즈마 진단에서 EEDF를 측정할 때 어떤 분포를 가정하느냐에 따라 해석 결과가 달라질 수 있다.

플라즈마 시스템 설계나 시뮬레이션을 수행할 때, 위 두 분포의 차이를 인지하고 적절한 모델을 선택하는 것이 중요하다.

플라즈마 물리, 기체 방전, 저온 플라즈마 공정 등에서는 입자 간 충돌을 통한 에너지 전달 메커니즘이 시스템 거동을 결정짓는 핵심 요소로 작용합니다. 본 글에서는 전자-중성 입자 충돌 및 전자-전자 충돌을 중심으로 에너지 전달 특성과 열역학적 의미를 정리합니다.


1. 전자-중성 기체 충돌 (Electron-neutral Collisions)

전자와 중성 기체 분자 사이의 충돌은 크게 두 가지로 나뉩니다.

1.1 탄성 충돌 (Elastic Collisions)

  • 정의: 충돌 후에도 중성 입자의 에너지 상태가 변하지 않음.
  • 에너지 전달 특성:
    • 전자의 운동 에너지는 거의 보존.
    • 전자 방향만 변화, 속도는 거의 일정.
    • 이유: 전자 질량이 중성 입자보다 매우 작아 운동량 전달이 비효율적.

1.2 비탄성 충돌 (Inelastic Collisions)

  • 정의: 전자가 중성 입자를 들뜨게 하거나 전리시킴.
  • 에너지 전달 특성:
    • 전자의 운동 에너지가 들뜸 에너지 또는 전리 에너지로 전환.
    • 전자 에너지가 감소하며, 중성 입자는 에너지 상태 변화.
  • 결과:
    • 다수의 비탄성 충돌 누적 시 플라즈마 상태로 전이 가능.

2. 전자-전자 충돌 (Electron-electron Collisions)

전자 간 충돌은 전자 밀도가 높을 때 중요성이 커집니다.

2.1 조건

  • 고밀도 플라즈마 환경 (예: 토카막, 레이저 플라즈마).
  • 전자 간 평균 자유 경로 감소 → 충돌 빈도 증가.

2.2 에너지 전달 특성

  • 쿨롱 상호작용에 의한 운동 에너지 재분배.
  • 고에너지 전자가 저에너지 전자에게 에너지 전달 → 분포 함수 평탄화.
  • 전자들은 열적 평형에 빠르게 도달하며, 맥스웰-볼츠만 분포 수렴.

3. 전자와 무거운 입자의 독립적인 열역학 거동

플라즈마 내 전자와 이온/중성자 사이의 열역학적 거동 차이는 다음과 같은 물리적 원인에서 비롯됩니다.

3.1 질량 차이에 따른 충돌 시간 차이

  • 전자는 질량이 작아 빠르게 반응하고 열평형에 빠르게 도달.
  • 무거운 입자는 운동이 느리고, 전자와의 에너지 교환도 비효율적.
  • 결과적으로 서로 다른 온도 상태 형성 (Tₑ ≠ Tₕ).

3.2 비평형 상태 (Non-equilibrium Plasma)

  • 특히 저압 조건에서는 에너지 전달이 제한되어 열적 비평형 심화.
  • 전자: 높은 온도(Tₑ) / 무거운 입자: 낮은 온도(Tₕ) 상태 유지.

4. 모델링 관점: Two-Temperature 모델

전자와 무거운 입자를 서로 다른 열역학적 시스템으로 분리하여 모델링하는 방식.

  • 전자 시스템:
    • 높은 에너지 → 이온화, 들뜸, 화학 반응 유도
  • 무거운 입자 시스템:
    • 낮은 에너지 → 압력, 흐름, 물질 수송 주도

이 접근법은 특히 공정 플라즈마(예: 반도체 가공, 스퍼터링) 환경에서 다음과 같은 조건에서 유효합니다:

  • 낮은 압력
  • 질량 차이
  • 열적 비평형

5. 요약



충돌 유형 에너지 전달 메커니즘 의미
전자-중성(탄성) 방향 변화, 에너지 유지 에너지 손실 미미
전자-중성(비탄성) 전자 에너지 소모 → 들뜸/전리 유발 방전, 플라즈마 형성의 핵심
전자-전자 고에너지 전자가 저에너지 전자로 에너지 전달 전자 열평형 및 분포 평탄화

결론

전자와 무거운 입자는 질량 차이로 인해 에너지 교환 시간 스케일이 다르며, 결과적으로 플라즈마 내에서 독립적인 열역학적 시스템으로 모델링하는 것이 유효합니다. 특히 저온 비평형 플라즈마에서는 이러한 두 시스템 간의 온도 차이를 고려한 Two-Temperature 모델이 실제 공정 예측에 필수적인 접근 방식으로 자리 잡고 있습니다.

기체 내에서 입자 간 충돌은 확산, 점성, 전도 및 전자 수송 현상에 중요한 영향을 준다. 이러한 충돌의 확률을 정량적으로 나타내는 물리량이 **충돌 단면적(collision cross section)**이며, **람사우 효과(Ramsauer effect)**는 충돌 단면적의 에너지 의존성을 대표적으로 보여주는 현상이다.


1. 충돌 단면적 (σ, Collision Cross Section)

  • 정의: 한 입자가 다른 입자에 충돌할 확률을 면적으로 표현한 값.
  • 단위: 보통 $\text{m}^2$ 또는 $\text{cm}^2$로 표현되며, 전자-중성자 충돌의 경우 1Ų(=10⁻²⁰ m²) 수준.

기하학적 모델:

$$\sigma = \pi d^2$$

  • $d$: 입자의 반지름 또는 유효 반경

하지만 실제 입자 간 상호작용은 단순한 구체 모델로 설명하기 어렵다. 전자와 원자 사이의 상호작용에서는 전자기력, 양자역학적 간섭 효과 등이 주요하게 작용한다.


2. 충돌 단면적의 에너지 의존성

충돌 단면적은 전자의 운동 에너지에 매우 민감하게 변한다.

일반적인 경향:

  • 낮은 에너지에서는 전자기력에 의한 산란이 강해져 단면적이 크다.
  • 중간 에너지에서는 간섭 또는 공명 효과로 인해 단면적이 급격히 작아지는 영역이 존재할 수 있다.
  • 고에너지에서는 파장이 짧아지며 산란의 확률이 줄어들어 단면적이 다시 줄어드는 경향을 보인다.

이와 같은 비선형적 변화는 고전적인 입자 충돌 이론으로는 설명이 불가능하며, **양자역학적 산란 이론(Partial Wave Analysis)**을 통해 설명된다.


3. 람사우 효과 (Ramsauer Effect)

람사우 효과는 이러한 에너지 의존성을 극명하게 보여주는 현상이다.

  • 관찰 대상: 주로 비활성 기체(Ar, Kr, Xe 등)에서 저에너지 전자가 산란될 때.
  • 특징: 특정 에너지 구간(보통 수 eV 근처)에서 전자와 기체 원자의 충돌 단면적이 이상하리만큼 작아진다.
  • 원인: 전자파가 원자 포텐셜을 통과할 때 양자 간섭(constructive & destructive interference) 효과로 인해 산란이 억제됨.

실제 예시 – Xe의 전자 충돌 단면적:

  • 에너지 0.5 eV: 큰 충돌 단면적
  • 에너지 1.0 eV: 급격한 감소 (람사우 영역)
  • 에너지 10 eV 이상: 다시 증가 후 점진적으로 감소

이 효과는 전자의 파장이 원자 포텐셜 구조와 간섭을 일으키는 조건에서 발생하며, 파동적 성질이 없으면 설명할 수 없다.


4. 정리 및 응용

항목설명
충돌 단면적 $\sigma$ 충돌 확률을 면적으로 표현한 양, 에너지에 따라 민감하게 변함
에너지 의존성 낮거나 특정 에너지에서는 간섭 효과로 단면적이 감소
람사우 효과 비활성 기체에서 저에너지 전자의 단면적 급감 현상
적용 분야 플라즈마, 전자 수송 시뮬레이션, 진공관 해석, RF 플라즈마 모델링 등

결론: 충돌 단면적은 단순한 상수가 아닌, 에너지와 입자 종류에 따라 변화하는 함수이다. 특히, 람사우 효과와 같이 특정 조건에서 단면적이 급격히 줄어드는 현상은 양자역학적 해석이 필수적이며, 플라즈마, 진공 기술, 저압 방전 해석 등 다양한 분야에서 정확한 모델링이 요구된다.

기체 분자 운동론에서 중요한 두 가지 개념인 평균 자유 행로충돌 주파수는 입자의 충돌 거동과 운동 특성을 정량적으로 설명하는 데 활용된다.

1. 평균 자유 행로(λ, Mean Free Path)

  • 정의: 한 입자가 연속된 충돌 사이에 이동하는 평균 거리.
  • 의미: 입자가 얼마나 자주 다른 입자와 상호작용하는지를 나타내며, 밀도가 낮거나 온도가 높을수록 평균 자유 행로가 길어진다.

수식 (단순한 기체 모델 기준):

$$n\lambda = \frac{1}{\sqrt{2} \pi d^2 n}$$

  • $d$: 입자 지름
  • $n$: 단위 부피당 입자 수 (number density)

$\sqrt{2}$ 는 양방향 충돌을 고려한 보정 계수이다. 한편, 이상기체 상태 방정식 $n=\frac{P}{k_B T}$를 대입하면:



$$\lambda = \frac{k_B T}{\sqrt{2} \pi d^2 P}$$



  • $P$: 압력
  • $T$: 절대온도
  • $k_B$: 볼츠만 상수

2. 충돌 주파수(ν, Collision Frequency)

  • 정의: 단위 시간당 한 입자가 다른 입자와 충돌하는 평균 횟수.
  • 의미: 입자의 속도 및 주변 입자 밀도에 따라 결정되며, 에너지 전달, 반응속도, 확산 등에 영향을 미친다.

수식:

$$\nu = \frac{\bar{v}}{\lambda}$$

  • $\bar{v}$: 평균 속도 (보통 열속도 $\bar{v} = \sqrt{\frac{8k_B T}{\pi m}}$사용)

위 평균 자유 행로 수식을 대입하면:



$$\nu = \sqrt{2} \pi d^2 n \bar{v}$$


3. 요약


항목 수식 의미
평균 자유 행로 $\lambda$ $\frac{1}{\sqrt{2} \pi d^2 n}$ 충돌 사이 평균 거리
충돌 주파수 $\nu$ $\frac{\bar{v}}{\lambda}$ 또는 $\sqrt{2} \pi d^2 n \bar{v}$ 초당 충돌 횟수

4. 응용 예시

  • 기체 확산 모델링: 평균 자유 행로는 확산계수 계산에 사용된다.
  • 반도체 공정: 플라즈마 상태에서 전자 충돌 빈도 계산에 활용.
  • RF 및 전자파 해석: 전자기파에 의한 전자의 운동 해석 시 충돌 주파수 개념이 사용된다.

반도체 공정 장비에서는 진공 유지, 오염 차단, 공정 신뢰성 확보를 위해 O-Ring을 이용한 정적(Static) 씰링 구조를 광범위하게 사용한다. 특히 플라즈마, 고온, 케미컬 환경에 노출되는 장비에서는 O-Ring Groove(홈)의 정밀한 설계가 장비 성능과 유지보수 주기에 결정적 영향을 미친다.

이 글에서는 반도체 장비용 O-Ring Groove 설계에 필요한 핵심 기준을 총정리한다.


1. O-Ring Groove의 역할

  • 진공/대기 분리: 외부 공기나 오염 입자의 유입 차단
  • 기밀 유지: 공정 챔버 내 고진공 조건 안정화
  • 오링 고정: 조립 중 이탈 방지 및 씰링력 유지

2. 주요 설계 기준

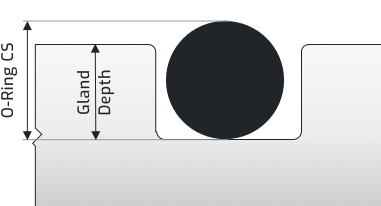

2.1 압축률 (Compression Ratio)

  • O-Ring을 눌러주기 위한 깊이 조절 항목
  • 정적 씰 기준: 20% ~ 30% 권장
  • 과도한 압축 → 재질 손상
  • 부족한 압축 → 진공 누설 발생
  • 고온에서 사용할 경우, 상온에서는 20%에 가깝게, 운전온도에서는 30%를 넘지 않게 조절 필요.

2.2 Groove 형상

반도체 장비에서는 O-Ring의 고정성과 조립성을 고려해 아래 3가지 형상을 선택적으로 사용한다.

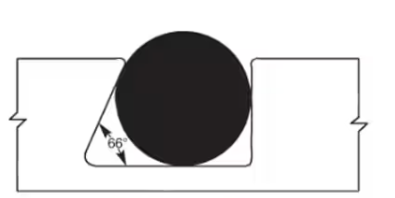

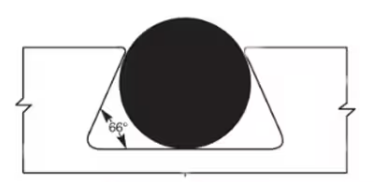

좌측부터 dovetail, half-dovetail, rectangular type groove이다.



형상 특징
Rectangular 가장 일반적, 가공과 조립이 쉬움
Half Dovetail O-Ring 탈락 방지에 유리, 수직 체결 구조에 적합
Dovetail O-Ring을 완전히 고정, 진동/고진공 환경에 적합하지만 가공 및 조립 난이도 높음
  • 밑면이 넓은 Half 및 Dovetail 오링 그루브는 공구의 진출입을 위한 Hole이 필요
  • 이 Hole은 오링빼기 홈으로도 사용됨.
  • 그러나 공구 진출입 hole의 날카로운 부분은 오링 손상을 줄 수 있어 특수 공구를 통해 공구 진출입 hole 없이 가공하는 경우도 있음.

2.3 Groove Fill (충전률)

  • O-Ring이 Groove 내에서 차지하는 체적 비율
  • 권장 범위: 70% ~ 90%
  • 과도한 Fill → 과압착, 돌출, 손상
  • 부족한 Fill → 씰 압력 불균형 및 누설 위험
  • 고온에서 사용할 경우, 운전온도에서 열팽창 고려 필요.
Groove Fill (%) = (O-Ring 체적) ÷ (Groove 체적) × 100

2.4 표면 조도 (Surface Finish)

  • Groove 접촉면 조도는 Ra 0.4 µm 이하 권장
  • 너무 거칠면 O-Ring 표면 손상 및 리크 유발
  • 너무 매끄러운 경우 정적 씰 기준으로는 큰 문제 없음

2.5 O-Ring Stretch (신율)

  • 조립 시 O-Ring을 끼우기 위해 늘어나는 비율
  • 내경 기준 Stretch 권장 범위: 1% ~ 3% (최대 5% 이하)
  • 과도한 신율은 조립 난이도 증가, 단면 변화, 장기 피로 손상 초래
  • 특히 FFKM 재질은 Stretch에 민감





3. 최종 요약 체크리스트

항목권장 기준
압축률 20 ~ 30%
Groove Fill 70 ~ 90%
Stretch (신율) 1 ~ 3% (최대 5%)
Groove 형상 Rectangular / Half Dovetail / Dovetail
표면 조도 Ra 0.4 µm 이하
재질 선택 공정 환경에 맞춰 선정 (FKM, FFKM, EPDM 등)

결론

반도체 장비에서 O-Ring Groove 설계는 단순한 치수 설계를 넘어서 정밀한 밀봉 성능, 장기 신뢰성, 공정 적합성을 확보해야 하는 고난이도 설계 요소다. 압축률, Groove Fill, Stretch, Groove 형상 등을 종합 고려해 최적의 씰링 구조를 구현하는 것이 장비의 수명과 성능에 직접 연결된다.

반도체 제조 장비 및 진공 시스템은 극한의 청정도와 정밀도가 요구되는 환경이다. 이때 미세한 누설도 허용되지 않는 씰링(Sealing) 역할을 수행하는 핵심 부품 중 하나가 바로 **오링(O-ring)**이다. 본 글에서는 진공 및 반도체 장비에서 사용되는 오링의 특징과 재질, 설계 고려사항을 정리한다.


1. 진공/반도체 공정 환경의 특수성

반도체 장비의 공정 챔버나 진공 장치는 일반 산업 설비와는 다른 특수 조건을 요구한다. 대표적인 특징은 다음과 같다.

  • 고진공 또는 초고진공 상태 (UHV) 유지
  • 고온(200°C~300°C 이상)플라즈마 노출
  • 다양한 부식성/반응성 가스 사용 (CF₄, Cl₂, NF₃ 등)
  • 파티클 발생 억제 및 아웃가스(outgassing) 최소화

이러한 특성으로 인해 일반 고무 재질의 오링은 사용할 수 없으며, 고기능성 소재가 필요하다.


2. 진공/반도체용 오링의 주요 재질

재질주요 특성사용 공정 예시
FFKM (퍼플루오로엘라스토머)
예: Kalrez, Chemraz
최고 수준의 내열성, 내화학성, 아웃가스 최소
(~300°C 이상 사용 가능)
플라즈마 식각, CVD, ALD
FKM (불소고무)
예: Viton
중간 수준의 내화학성 및 내열성, 경제적 Load-lock, Transfer chamber
EPDM (에틸렌 프로필렌 고무) 산/알칼리 저항, DIW 라인 등에 적합 웨이퍼 세정기, 습식 공정
Silicone (실리콘 고무) 고온 가능, 가스 방출 많음 → 제한적 사용 비공정 부위에 한정

FFKM은 반도체 장비에서 가장 많이 사용되는 재질로, 플루오린계 가스에 대한 안정성이 매우 뛰어나고 열에 의한 분해물 발생이 적다. 단점은 가격이 매우 비싸다는 점이다.


3. 설계 및 운영 시 고려사항

3.1. Outgassing 최소화

  • 고진공에서 가스 방출은 공정 오염의 주 원인이 된다.
  • FFKM 제품 중에서도 low outgassing 등급 선택 필요

3.2. 압축률 (Compression Ratio)

  • 일반적으로 단면의 20~30%를 눌러서 씰링 성능 확보
  • 과도한 압축은 오링 파손 유발, 부족하면 누설 발생

3.3. Bake-out 공정 대응

  • 장비 가동 전 Bake-out(200~250°C 가열) 필요
  • 열에 의한 팽창률과 탄성 유지 여부 고려

3.4. 플라즈마 및 부식성 가스 내성

  • 플라즈마에 직접 노출되는 부위에는 FFKM 중에서도 플라즈마 저항 특화 모델(Kalrez 9100 등) 사용 필요

4. 적용 예시

장비 부위오링 요구 특성사용 재질
Process Chamber (Etch, CVD) 플라즈마 내성, 고온 FFKM
Load-lock 진공 반복 개폐, 경제성 FKM
Transfer Module 이송 환경 진공 유지 FKM, EPDM
Wet Bench / 세정장비 내산성, DIW 적합성 EPDM

5. 정기 교체 및 관리

  • 고온/플라즈마에 노출되는 오링은 주기적 점검 및 교체 필요 (일반적으로 수백 시간 단위 기준)
  • **Sealing 면의 표면 거칠기(Ra)**도 오링 성능에 큰 영향 → Ra < 0.4 μm 이하 유지 권장
  • 장착 시 오염물 부착 금지, 장갑 착용 및 청정한 환경 필요

결론

반도체 및 진공 장비용 오링은 단순한 고무 링이 아닌, 공정의 신뢰성과 수율을 좌우하는 핵심 부품이다. 재질 선택, 아웃가싱 특성, 내화학성과 내열성 등 다각도의 검토가 필요하며, 단순한 경제성보다는 전체 공정 안정성 기준에서 접근해야 한다.



Lok 피팅(Swagelok 스타일 포함)은 고압 유체 시스템에서 밀봉성과 신뢰성을 동시에 확보할 수 있도록 설계된 기계적 튜브 접속 방식이다. 하지만 그 성능은 정확한 조립 방법에 따라 크게 달라진다. 특히 조립 시 사용하는 조임 토크회전 각도는 시스템의 밀봉성과 내압 성능에 직접적인 영향을 준다.


1. Lok 피팅은 왜 회전각도로 조립하는가?

Lok 피팅은 페럴(Ferrule)이 튜브 외면에 기계적으로 파고들며 밀봉과 고정을 동시에 수행하는 구조다. 이 과정에서 단순한 토크 기준보다 회전 각도 기준이 훨씬 더 일관된 조립 품질을 제공한다.

토크 방식의 한계:

  • 튜브 재질이나 윤활 상태에 따라 토크 값이 다르게 작용
  • 과조임 시 튜브 손상 또는 페럴 변형 가능
  • 부족한 조임은 누설 및 이탈의 원인

따라서 대부분의 제조사는 지정된 회전 각도로 조립할 것을 권장한다.


2. 기본 조립 절차 (Swagelok 기준)

Lok 피팅의 일반적인 조립 단계는 다음과 같다.

  1. 튜브를 피팅 보디에 완전히 삽입
  2. 너트를 손으로 끝까지 조임
  3. 스패너로 너트를 추가 회전
조립 상태 추가 회전량
최초 조립 3/4 바퀴 (270°)
재조립 시 1/8 바퀴 (45°)

※ 재조립 시 페럴이 이미 형성되어 있기 때문에 소량의 회전만으로도 밀봉력 확보 가능


3. 토크 기준이 필요한 경우

특수한 산업 환경 또는 자동화 조립 시스템에서는 정량적인 토크 값이 요구될 수 있다. 이 경우 Swagelok에서 제공하는 권장 토크 차트를 참고한다.

예시:

튜브 OD 나사산 크기 재질 조임 토크 (Nm)
1/4" 7/16-20 UNF 스테인리스 약 13.6
3/8" 9/16-18 UNF 스테인리스 약 20.3
1/2" 3/4-16 UNF 스테인리스 약 33.9

⚠ 주의: 위 토크는 표준형 스테인리스 피팅에 한정된 수치이며, 재질(황동, 플라스틱 등)에 따라 다르게 적용해야 한다.


4. 주의사항

  • 윤활제 사용 금지: Swagelok 피팅은 건식 상태에서 설계된 구조이며, 윤활제가 미끄러짐을 유발해 조립 실패 가능성 증가
  • 토크렌치 사용 시 교정 필수: 특히 저 토크 영역에서는 오차가 누적될 수 있음
  • 회전각 확인용 마킹: 조립 전 너트와 보디에 마킹하면 회전각도 체크에 용이

5. 결론

Lok 피팅은 단순한 나사 조임 이상의 정밀한 밀봉 기술이 적용된 시스템이다. 따라서 지정된 회전각도 기반의 조립 절차를 정확히 준수하는 것이 누설 없는 연결을 확보하는 가장 효과적인 방법이다. 토크 값은 보조적인 수단으로 활용하며, 반드시 튜브 재질, 피팅 재질, 사용 환경을 고려한 수치 적용이 필요하다.

Lok 피팅은 나사 방식이나 용접 없이 튜브와 피팅을 기계적으로 고정하는 방식입니다. 주로 고압, 고온, 부식 환경에서도 신뢰성 있게 동작해야 하는 계측, 유체 제어, 반도체, 석유화학 장비 등에 사용됩니다.


구성 요소

일반적인 Swagelok 피팅은 다음과 같은 4가지 부품으로 구성됩니다.





  1. 너트(Nut)
    피팅을 조이는 부분으로, 조임력 전달 역할.
  2. 프론트 페럴(Front Ferrule)
    튜브 외면에 밀착되어 밀봉 및 고정력 확보.
  3. 백 페럴(Back Ferrule)
    너트 조임 시 튜브를 물리적으로 잡아주는 역할.
  4. 보디(Body)
    시스템과 연결되는 메인 하우징.

작동 원리

  1. 너트를 조이면, 프론트 페럴과 백 페럴이 축 방향으로 이동.
  2. 프론트 페럴은 보디의 테이퍼 면을 따라 밀리며 튜브 외면을 강하게 밀착.
  3. 백 페럴은 너트의 조임력으로 튜브를 따라 미끄러지면서 튜브 외면에 자국(indentation)을 남겨 튜브를 물리적으로 고정.

이중 페룰 구조로 인해 이탈 방지 + 밀봉 기능이 동시에 확보됩니다.


장점

  • 재조립 가능: 분해 후에도 재사용 가능.
  • 우수한 밀봉 성능: 진공 및 고압에서도 누설 없음.
  • 쉬운 설치: 특별한 용접이나 가공 필요 없음.
  • 내식성 우수: 스테인리스 등 고내식성 재질 사용 가능.

주의할 점

  • 규격 호환 필수: Swagelok, Parker, DK-Lok 등 브랜드 간 완벽 호환되지 않음.
  • 정해진 토크 이상 조임 금지: 과도한 조임은 오히려 누설 유발 가능.
  • 튜브 재질과 표면 상태 확인 필요: 페럴 자국 형성이 어려운 재질은 고정력 약화. → 우레탄, 테프론과 같은 연식 튜브는 튜브 인서트 삽입 필요.

마무리

Lok 피팅은 정밀 유체 제어 시스템의 핵심 인터페이스입니다. 특히 재조립성과 고신뢰성을 동시에 요구하는 분야에서 필수적입니다. 사용 시 정확한 조립 절차와 규격 관리가 중요합니다.

+ Recent posts
